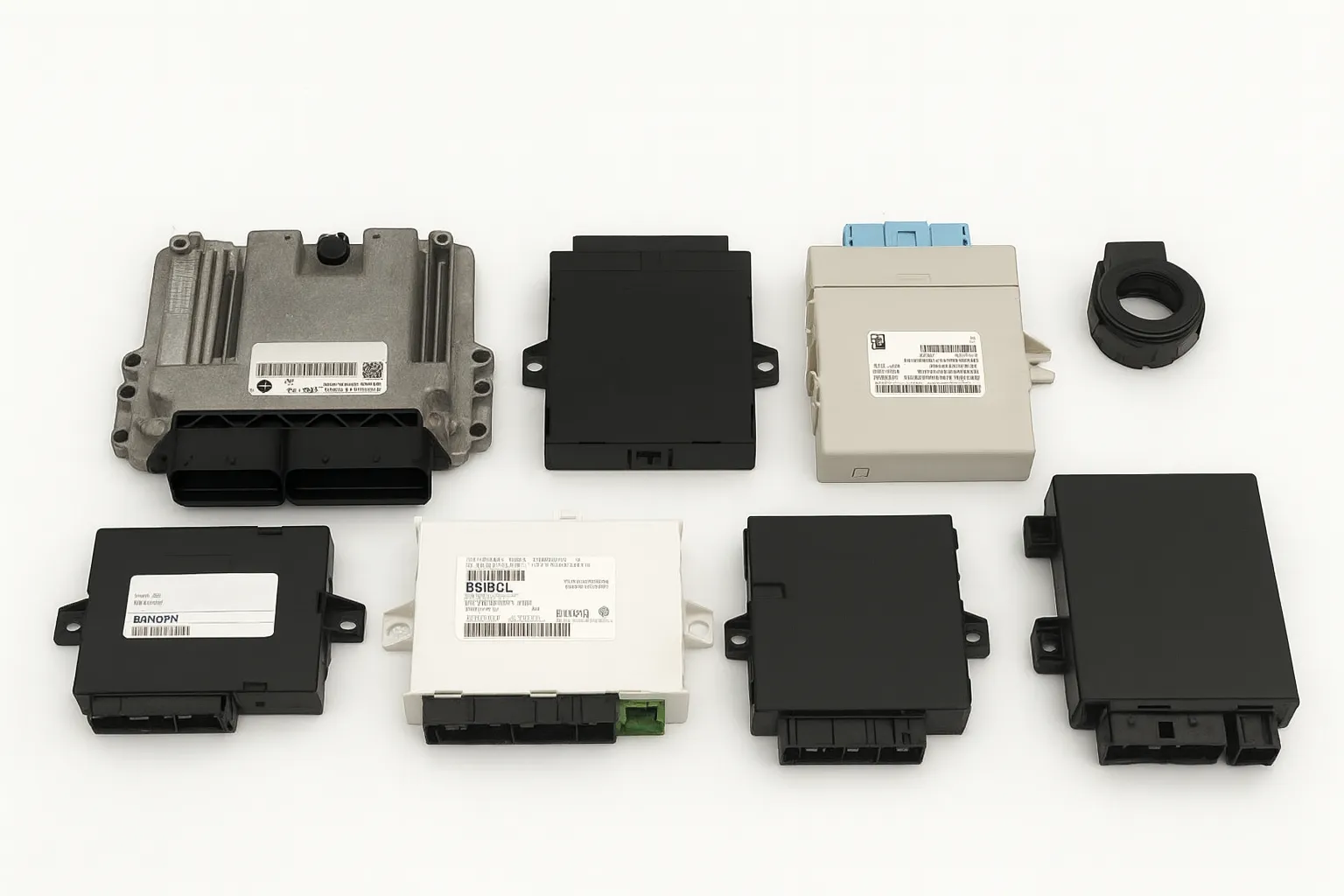

Vous avez sans doute déjà croisé ces noms étranges : ECU, BSM, BSI. Ces termes techniques désignent des composants distincts, chacun jouant un rôle précis dans l'architecture électronique du véhicule. Contrairement à une idée reçue, il ne s'agit pas de simples variations de vocabulaire pour désigner la même pièce.
L'ECU (Engine Control Unit) représente le calculateur moteur proprement dit, le BSM (Boîtier de Servitude Moteur) assure la distribution électrique du compartiment moteur, tandis que le BSI (Boîtier de Servitude Intelligent) orchestre les fonctions de confort dans l'habitacle. Cette distinction, essentielle pour diagnostiquer correctement une panne, reflète la complexité croissante des systèmes automobiles depuis l'avènement de l'électronique embarquée dans les années 1970. On vous en dit plus sur ces trois composants.

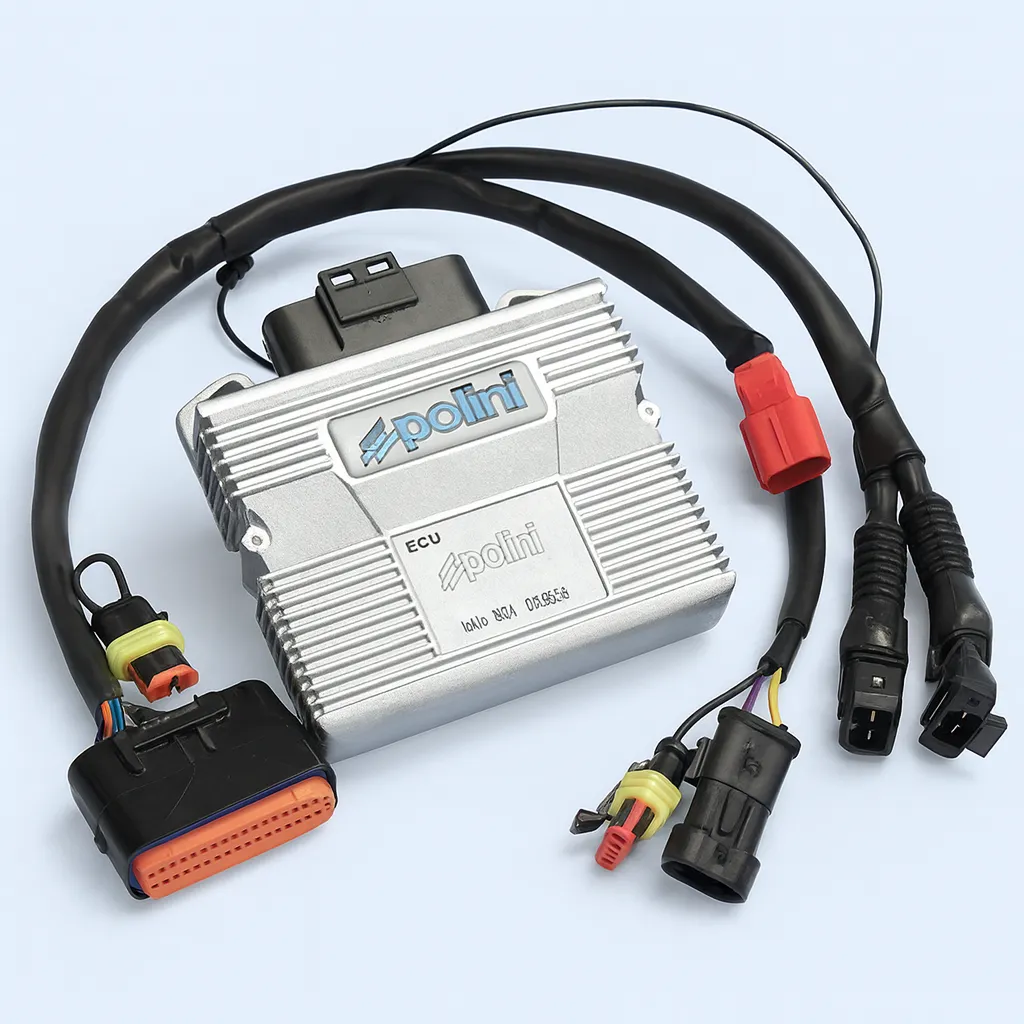

L'ECU : le cerveau du moteur
L'ECU, ou Engine Control Unit, est le calculateur moteur au sens strict du terme. Ce boîtier électronique sophistiqué concentre son action sur la gestion du groupe motopropulseur. Logé dans le compartiment moteur, généralement dans un boîtier métallique étanche pour résister aux conditions extrêmes, l'ECU traite en temps réel les données transmises par une multitude de capteurs. Le capteur de position du vilebrequin, les sondes lambda, le débitmètre d'air, les sondes de température, le capteur de cliquetis : tous envoient leurs informations vers ce cerveau électronique qui calcule instantanément les paramètres optimaux de fonctionnement.
L'ECU commande ensuite les actionneurs essentiels : l'injection de carburant via les injecteurs, le moment d'allumage des bougies, l'ouverture du boîtier papillon, la pression du turbo, la gestion de la vanne EGR pour la recirculation des gaz d'échappement. Cette orchestration vise trois objectifs : maximiser les performances, réduire la consommation de carburant et respecter les normes antipollution. L'histoire de l'ECU débute véritablement en 1967 avec le système D-Jetronic de Bosch. « En 1959, Bosch commence à développer un système électronique d'injection essence. La Jetronic est le premier système de ce type fabriqué en série dès 1967. Elle est tout d'abord utilisée sur les modèles américains de la Volkswagen 1600 LE et TLE » explique la marque sur son site. Cette innovation révolutionnaire remplaçait les carburateurs mécaniques, offrant une gestion infiniment plus précise du mélange air-carburant selon les conditions de conduite.
Les générations successives — K-Jetronic, L-Jetronic, puis le système Motronic intégrant injection et allumage — ont progressivement enrichi les capacités de ces calculateurs. Sur les véhicules de collection des années 1970 et 1980, ces premiers ECU représentent aujourd'hui des pièces d'histoire automobile, témoins d'une mutation technologique majeure. Les passionnés de Porsche 911, de BMW Série 3 ou de Mercedes de cette époque connaissent l'importance de préserver ces systèmes d'injection électronique pionniers, dont la réparation requiert une expertise désormais rare.

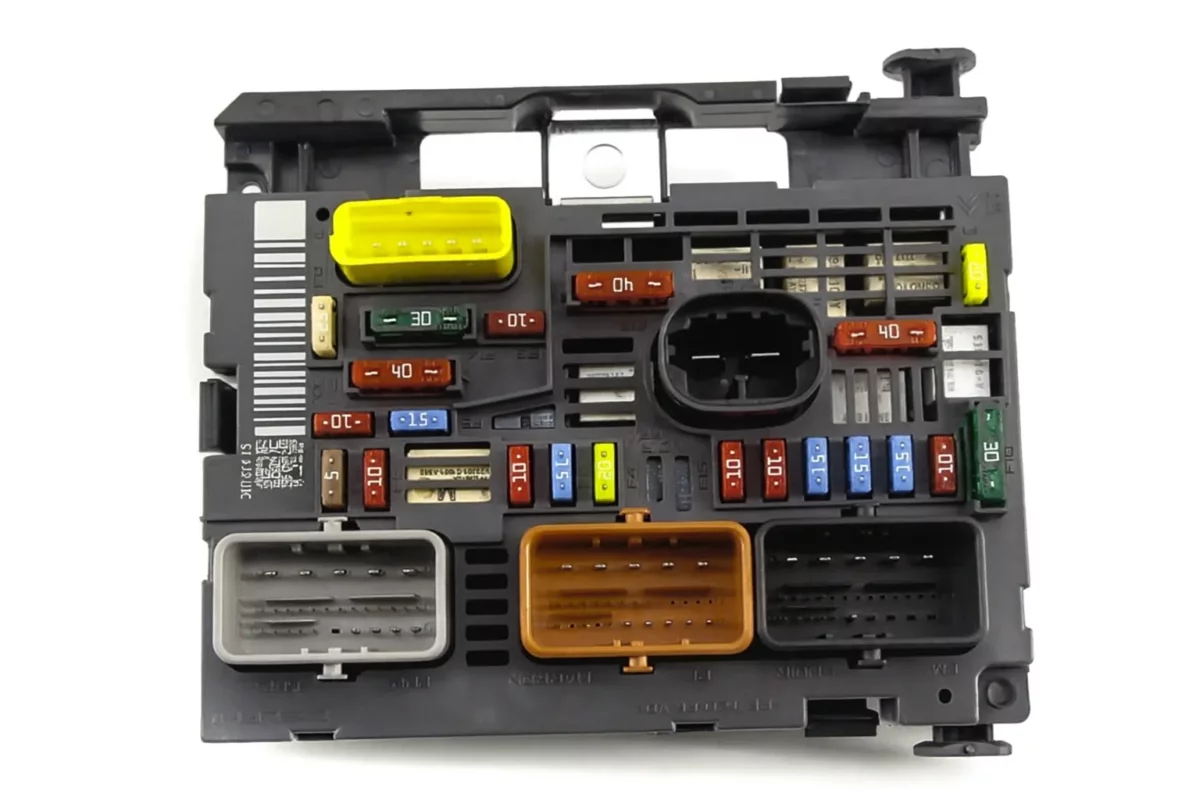

Le BSM : chef d'orchestre électrique du compartiment moteur
Le boîtier servitude moteur, souvent confondu avec l'ECU, remplit une fonction différente et complémentaire. Situé lui aussi dans le compartiment moteur, le BSM agit comme un centre névralgique de distribution et de protection électrique. Contrairement au calculateur moteur qui traite des données et pilote le fonctionnement mécanique, le BSM se concentre sur la gestion de l'énergie électrique destinée aux composants du compartiment avant.
Ce boîtier alimente en courant les fusibles de la boîte à fusibles moteur, les relais de commande, les capteurs, les actionneurs et divers équipements électriques liés au moteur. Il assure également une fonction de protection contre les surcharges et les courts-circuits. Sur les modèles Peugeot et Citroën notamment, le BSM gère l'alimentation des phases HDi, coordonne les relais et protège les circuits électriques sensibles. Son emplacement dans le compartiment moteur l'expose aux vibrations, aux températures élevées et parfois à l'humidité, ce qui explique que les pannes proviennent souvent de l'environnement hostile plutôt que du boîtier lui-même.
Les symptômes d'une défaillance du BSM se manifestent par des problèmes de démarrage, une alimentation défectueuse de certains équipements moteur, ou des dysfonctionnements électriques aléatoires. Le diagnostic nécessite un contrôle méthodique des connexions électriques et l'utilisation d'une valise de diagnostic pour interroger le système. Le prix d'un BSM neuf oscille entre 800 et 1 500 €, mais la réparation par un spécialiste en électronique automobile ou l'achat d'un boîtier BSM d'occasion est possible. Pour les véhicules anciens, la distinction entre ECU et BSM n'existe pas toujours : les premières générations intégraient fréquemment ces fonctions dans un seul boîtier.

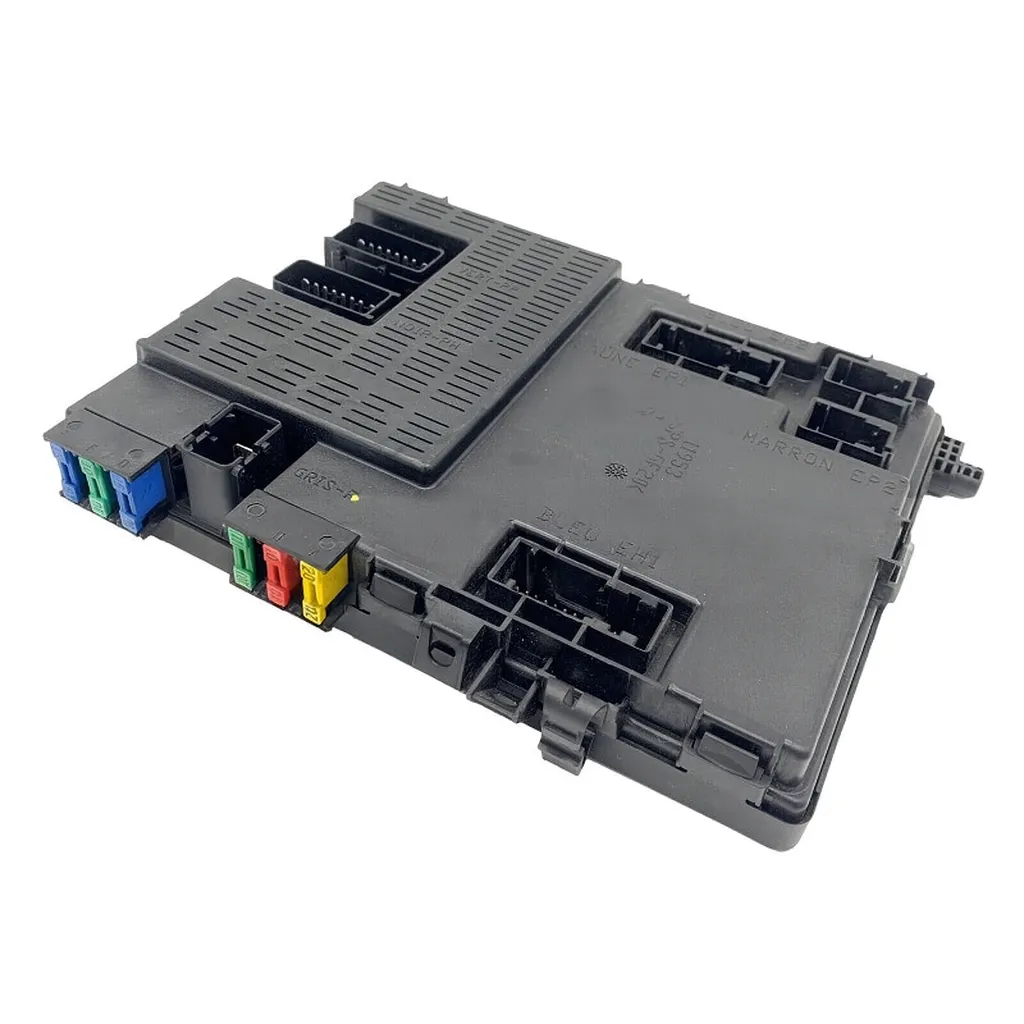

Le BSI : intelligence au service du confort
Le Boîtier de Servitude Intelligent est une innovation plus récente dans l'histoire automobile. Le BSI a été développé au cours des années 1980 et s'est généralisé sur les véhicules à partir des années 2000. Contrairement à l'ECU et au BSM qui opèrent dans le compartiment moteur, le BSI réside dans l'habitacle, généralement sous le tableau de bord côté conducteur, derrière la boîte à gants ou sous la console centrale.
Sa mission fondamentale consiste à centraliser la gestion électronique de tous les équipements de confort et d'habitacle. « Il est important de rappeler que le BSI n'interagit pas sur le moteur en lui-même (ce qui est le rôle de l'ECU et du BSM) mais uniquement sur les équipements habitacles de la voiture comme par exemple clignotant, vitre, climatisation, compteur », comme le précise Wikipédia. Les lève-vitres électriques, les clignotants, le verrouillage centralisé des portières, les essuie-glaces, l'éclairage intérieur et extérieur, la climatisation, le tableau de bord : autant de fonctions coordonnées par ce supercalculateur. Le BSI repose sur une architecture multiplexée, révolution technologique qui permet de réduire drastiquement le nombre de câbles dans l'habitacle. Sans cette centralisation, chaque fonction nécessiterait son propre faisceau électrique, transformant l'habitacle en véritable labyrinthe de fils.
L'appellation BSI, propre au groupe PSA (Peugeot-Citroën), varie selon les constructeurs. Renault utilise le terme UCH (Unité de Contrôle Habitacle), Audi parle de Module Confort, BMW emploie l'acronyme BCM (Body Control Module), Mercedes évoque le SAM (Signal Acquisition and Actuation Module). Malgré ces différences de nomenclature, la fonction reste identique : le BSI constitue le cœur du réseau CAN (Controller Area Network) du véhicule, assurant la communication entre tous les calculateurs et modules électroniques.
Tableau récapitulatif des appellations des boîtiers d'habitacle selon les constructeurs
| Constructeur | Acronyme | Désignation complète (français) | Désignation complète (langue d'origine) | Remarques |
|---|---|---|---|---|
| PSA (Peugeot-Citroën) | BSI | Boîtier de Servitude Intelligent | Built-in Systems Interface | Appellation d'origine française, devenue la référence |
| Renault | UCH | Unité de Contrôle Habitacle | - | Fonction identique au BSI |
| Audi / Volkswagen | - | Module Confort / Boîtier Confort | Komfortsteuergerät | Gère principalement les fonctions de confort |
| Volkswagen | BSG | Boîtier réseau de bord | Bordnetz-Steuergerät | Fonction identique au BSI |
| Volvo | CEM | Module Électronique Central | Central Electronic Module | Boîtier unique gérant l'habitacle |
| Mercedes-Benz | SAM | Module d'Acquisition et d'Actionnement de Signaux | Signal Acquisition and Actuation Module | Deux modules : SAM-F (avant) et SAM-R (arrière) |
| Ford | GEM | Module Électronique Général | General Electronic Module | Fonction identique au BSI |
| BMW | BCM | Module de Contrôle de Carrosserie | Body Control Module | Boîtier principal chez BMW |
| BMW | - FRM - JBE - LCM - ZKE | - Module de Plancher - Boîtier Électronique de Jonction - Module de Contrôle d'Éclairage - Électronique de Centralisation | - Footwell Module - Junction Box Electronics - Light Control Module - Zentralverriegelung | - Gère principalement l'éclairage, essuie-glaces, vitres - Gère certaines fonctions comme les essuie-glaces - Spécialisé dans la gestion de l'éclairage - Gère principalement la centralisation des portes |
Particularité BMW : Contrairement aux autres constructeurs qui utilisent un boîtier unique centralisant toutes les fonctions d'habitacle (BSI, UCH, CEM, etc.), BMW répartit souvent ces fonctions entre plusieurs modules spécialisés (BCM, FRM, JBE, LCM, ZKE). Selon les modèles et les années, ces boîtiers peuvent coexister ou certaines fonctions peuvent être intégrées dans un seul module.
Particularité Mercedes : Le système SAM est divisé en deux modules : le SAM-F (avant) pour l'éclairage et les essuie-glaces, et le SAM-R (arrière) pour le confort et le management du réseau de bord.
Architecture multiplexée : Tous ces boîtiers reposent sur le principe du multiplexage introduit par Philippe Bally en 1984, permettant de réduire drastiquement le nombre de câbles dans l'habitacle en centralisant la communication entre les différents calculateurs via le réseau CAN.
Symptômes et diagnostic : identifier le coupable
Distinguer une panne d'ECU, de BSM ou de BSI est la base pour orienter correctement le diagnostic.
Un calculateur moteur défaillant se manifeste par des difficultés de démarrage, un ralenti instable, des pertes de puissance, une surconsommation de carburant, des calages intempestifs ou l'allumage du voyant moteur. Ces symptômes concernent exclusivement le fonctionnement mécanique du groupe motopropulseur.
Un BSM défectueux provoque des problèmes électriques localisés dans le compartiment moteur : certains capteurs ne fonctionnent plus, des relais ne s'activent pas, l'alimentation de composants moteur devient erratique. Le véhicule peut connaître des difficultés de démarrage similaires à celles d'un ECU HS, d'où l'importance d'un diagnostic précis. L'inspection visuelle du boîtier révèle parfois des traces d'infiltration d'eau, d'oxydation des connexions ou de composants brûlés.
Le BSI HS, quant à lui, génère des dysfonctionnements dans l'habitacle : vitres électriques capricieuses, clignotants inopérants, verrouillage centralisé défaillant, essuie-glaces erratiques, voyants du tableau de bord qui s'affolent, impossibilité de démarrer le véhicule malgré un moteur fonctionnel. Ces symptômes électroniques peuvent mimer un problème de batterie déchargée ou de fusibles grillés, mais un diagnostic électronique via la prise OBD permet d'identifier précisément l'origine de la panne. Les logiciels spécifiques comme DiagDox chez Peugeot-Citroën interrogent le BSI et révèlent les codes d'erreur stockés en mémoire.
Réparation, remplacement et enjeux d'e préservation d'authenticité
L'ECU, pièce complexe mais mature technologiquement, se répare fréquemment chez des spécialistes en électronique automobile. L'ouverture du boîtier permet d'identifier et de remplacer les composants défectueux — résistances, condensateurs, microprocesseurs — pour un coût moyen de 300 € contre 800 à 1 500 € pour un calculateur neuf. Cette solution s'avère particulièrement pertinente pour les véhicules de collection dont les pièces d'origine se raréfient.
Le BSM, moins complexe électroniquement, bénéficie également de possibilités de réparation. Les pannes proviennent souvent de l'environnement : infiltrations d'eau, surtensions électriques, vibrations ayant endommagé les soudures. Le contrôle des faisceaux électriques et des connexions résout fréquemment le problème sans nécessiter le remplacement complet du boîtier. Pour les modèles Peugeot, Citroën ou Renault particulièrement touchés par ces défaillances, des spécialistes proposent des services de réparation garantis. Un remplacement par un boîtier de servitude moteur d'occasion reste aussi possible, plus rapide et simple qu'une intervention sur le BSM en place.
Le BSI présente des spécificités liées à la programmation. Un BSI neuf doit être impérativement reprogrammé pour s'adapter au véhicule, notamment pour synchroniser l'antidémarrage. Cette opération requiert les logiciels constructeur et justifie le recours à un professionnel qualifié. Le coût d'un BSI oscille entre 400 et 1 000 €, auxquels s'ajoutent les frais de programmation. Contrairement aux idées reçues, le BSI tombe rarement en panne : les dysfonctionnements proviennent majoritairement des connexions électriques plutôt que du boîtier lui-même.
Pour les passionnés de véhicules anciens, la question de l'authenticité se pose lors des restaurations. Les modèles des années 1980 et 1990 équipés des premières générations d'ECU et de BSI méritent une attention particulière. Conserver ces composants d'origine, témoins de l'histoire technique, implique parfois de constituer des stocks de pièces de rechange ou de recourir à des spécialistes maîtrisant ces technologies désormais considérées comme vintage.
